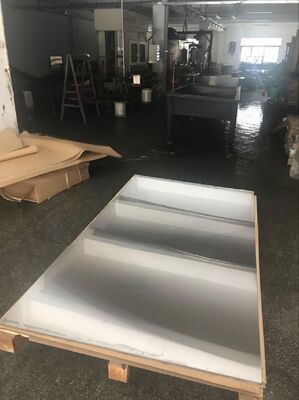

Piastra di pressatura per laminazione ultrasottile PCB e CCL SUS301H da 2,0 mm per laminatore PCB o CCL
Dettagli:
| Luogo di origine: | Cina |
| Marca: | MK |
| Numero di modello: | MKSP-S630T |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 50 pezzi |
|---|---|
| Prezzo: | negotiable |
| Imballaggi particolari: | Imballaggio in compensato resistente con materiale protettivo morbido adeguato all'interno, adatto p |
| Tempi di consegna: | 10-20 giorni lavorativi |
| Termini di pagamento: | L/C, D/A, D/P, T/T, Western Union |
| Capacità di alimentazione: | 10000 metri quadrati al mese |
|
Informazioni dettagliate |
|||
| Materia prima: | Acciaio inossidabile SUS301H importato di alta qualità | Spessore standard: | Calibro personalizzato ultrasottile da 0,5 mm / 1,0 mm / 1,2 mm |
|---|---|---|---|
| Applicazione: | Piastra di supporto per laminazione professionale per circuiti stampati PCB e laminati rivestiti in | Dimensioni standard (L*W mm): | 1500*1295, 1300*800, 1295*787, 1295*1613, 1295*1143, 1285*750, 1280*1120mm ecc |
| Nome del prodotto: | Piastra di stampa per laminazione ultrasottile PCB e CCL SUS301H | Tolleranza di dimensione in L/W: | ± 1 mm |
| Evidenziare: | 2.0 mm piastra di stampa per la laminazione dei PCB,piastra CCL SUS301H ultra-sottile,piastra di stampa per laminatori di PCB |
||
Descrizione di prodotto
Panoramica del prodotto
La piastra di pressa per laminazione ultrasottile MKSP-S301 è realizzata con materiali in acciaio inossidabile SUS301H tedeschi e giapponesi importati di alta qualità. Caratterizzata da un design ultrasottile e prestazioni di laminazione stabili e affidabili, questa soluzione conveniente è ottimizzata per i processi di laminazione di produzione di massa PCB e CCL.
Il design strutturale ultrasottile consente di impilare più strati durante ogni ciclo di laminazione, aumentando significativamente la produttività. Riduce le differenze di temperatura tra gli strati all'interno del laminatore, stabilizza l'espansione e la contrazione termica della scheda ed elimina i difetti di increspatura della piastra di rame causati dalla conduzione irregolare del calore.
Universalmente compatibile con tutte le principali lavatrici per lastre di acciaio da laminazione, questo prodotto offre un'elevata adattabilità a diversi scenari di produzione.
Dimensioni standard
Piastra di stampa per laminazione PCB (L × L, mm)
1500×1295, 1300×800, 1295×787, 1295×1613, 1295×1143, 1295×787, 1285×750, 1280×1120, 1280×1070, 1280×970, 1270×1118, 1270×1070, 1143×660, 673×571, 660×508, 24"×28"
Piastra di pressatura per laminazione CCL (L × L, mm)
1910×1270, 2210×1270, 2220×1270
Piastra di pressatura ultrasottile Premium SUS301H | Alta produttività, laminazione stabile, soluzione antirughe per la produzione di PCB e CCL
Vantaggi principali del prodotto
- Materia prima:Acciaio inossidabile SUS301H importato di alta qualità (materia prima tedesca/giapponese) con elevata rigidità e durata
- Spessore standard:Calibro personalizzato ultrasottile da 0,5 mm / 1,0 mm / 1,2 mm
- Ottimizzazione della produzione:Supporta più strati di impilamento della laminazione per migliorare efficacemente la capacità di produzione; riduce la differenza di temperatura tra gli strati per stabilizzare la tolleranza dimensionale della scheda
- Prestazioni termiche:Eccellente conduttività termica e coefficiente di dilatazione termica stabile, risolvendo completamente i problemi di increspatura della piastra di rame
- Compatibilità dell'attrezzatura:Completamente adattabile a tutti i tipi di lavatrici industriali per lamiere d'acciaio
- Scenari applicativi:Piastra di supporto per laminazione professionale per circuiti stampati PCB e laminati rivestiti in rame CCL
- Prestazione dei costi:Qualità affidabile di livello industriale con prezzi competitivi e costi di produzione complessivi inferiori
Parametri di prestazione
| Parametro | Piastra Mass-Lam SUS630T | Piastra Pin-Lam SUS630T |
|---|---|---|
| Spessore | 1,0-2,0 mm | 1,0-2,0 mm |
| Larghezza | ≤1300 | ≤1300 |
| Lunghezza | ≤2410 | ≤2410 |
| Tolleranza sullo spessore | ±0,10 | ±0,10 |
| Rugosità superficiale (um) | Ra ≤ 0,15 Rz ≤ 1,5 | Ra ≤ 0,15 Rz ≤ 1,5 |
| Tolleranza di posizionamento tra fori | -- | +/-0,10 |
| Tolleranza standard della fessura della boccola | -- | +0,10/-0mm |
| Grado di deformazione | ≤3mm/M | ≤3mm/M |
| Tolleranza dimensione L/W | ±1 mm | ±1 mm |
| Forza di rendimento | ≥1175 N/mm² | ≥1175 N/mm² |
| Resistenza alla trazione | ≥1400 N/mm² | ≥1400 N/mm² |
| Estendibilità | ≥5% | ≥5% |
| Durezza HRC | 50HRC±2 | 50HRC±2 |
| Temperatura di lavoro | ≤400℃ | ≤400℃ |
| Parallelismo | ≤0,03 | ≤0,03 |
| Deviazione diagonale | 1-2 mm | 1-2mm |
| Conduttività termica | ≥18 W/MK a 300 ℃ | ≥18 W/MK a 300 ℃ |
| Coefficiente medio di dilatazione termica (10⁻⁶/℃) | 10~12 | 10~12 |
