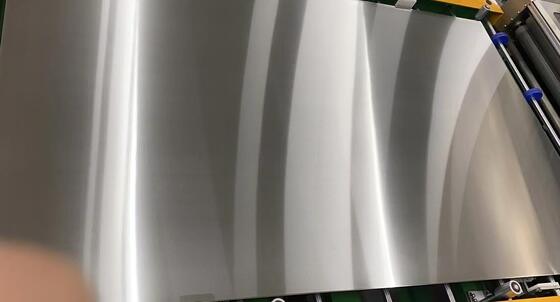

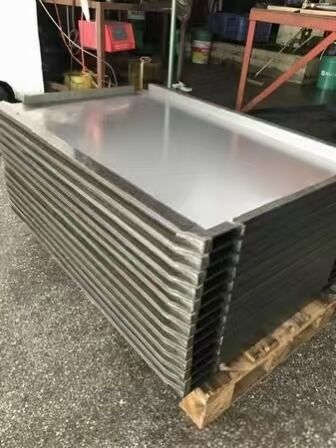

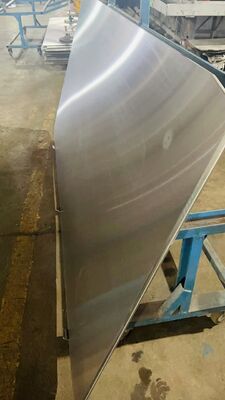

Placca di acciaio per la laminazione PCB Placca di acciaio in lega NAS di alta precisione giapponese per la stampa a caldo di circuiti stampati
Dettagli:
| Luogo di origine: | Cina |
| Marca: | MK |
| Numero di modello: | MKSP-PCB-400 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 50 pezzi |
|---|---|
| Prezzo: | negotiable |
| Imballaggi particolari: | Imballaggio in compensato resistente con materiale protettivo morbido adeguato all'interno, adatto p |
| Tempi di consegna: | 10-20 giorni lavorativi |
| Termini di pagamento: | L/C, D/A, D/P, T/T, Western Union |
| Capacità di alimentazione: | 10000 metri quadrati al mese |
|
Informazioni dettagliate |
|||
| Grado di acciaio principale: | NAS630 giapponese (preferito), NAS301 | Rugosità superficiale: | Ra ≤ 0,15 μm, Rz ≤ 1,5 μm |
|---|---|---|---|
| Estendibilità del servizio: | ≥5% | Dimensioni standard (L*W mm): | 1500*1295, 1300*800, 1295*787, 1295*1613, 1295*1143, 1285*750, 1280*1120mm ecc |
| Nome dell'articolo: | Placca di acciaio per laminazione PCB | Temperatura massima di esercizio: | 1,0–≤400 ℃ |
| Evidenziare: | Piastra in acciaio per laminazione PCB,piastra in acciaio legato NAS giapponese ad alta precisione,piastra per stampaggio a caldo del circuito stampato |
||
Descrizione di prodotto
Piastra in acciaio per laminazione PCB: acciaio legato NAS giapponese ad alta precisione
Piastra professionale in acciaio per laminazione ad alta precisione sviluppata appositamente per i processi di pressatura a caldo e laminazione di circuiti stampati (PCB), progettata per soddisfare standard di produzione industriale ultrarigorosi.
Panoramica del prodotto
MKSP-PCB-400 è una piastra in acciaio per laminazione ad alta precisione matura e affidabile sviluppata professionalmente per i processi di pressatura a caldo e laminazione di circuiti stampati (PCB). Con anni di profondo impegno nel settore dei materiali ausiliari per la laminazione PCB e CCL, siamo specializzati nella fornitura di piastre in acciaio per laminazione e partizione ad alta precisione che soddisfano pienamente gli standard di pressatura ultrarigorosi della produzione industriale di PCB.
Questa serie di prodotti adotta materie prime metallurgiche NAS giapponesi importate, tra cui acciaio indurente per precipitazione NAS630 e NAS301 ad alto coefficiente di espansione (NAS630 è il grado preferito). Combinata con un trattamento termico industriale avanzato e una tecnologia di rettifica ultraprecisa, la piastra in acciaio offre durezza ultraelevata, rugosità superficiale ultrabassa e conduttività termica stabile.
Universalmente compatibile con i principali marchi di laminatori per PCB come BURKLE, LAUFFER, CEDAL, HELD, DATIAN, WEIDI e DIPUER, è ampiamente riconosciuto come piastra laminata per PCB, piastra in acciaio per pressatura, piastra divisoria e piastra in acciaio a specchio, fungendo da materiale di consumo di precisione principale per la produzione di PCB ad alta resa e alta qualità in tutto il mondo.
Cos'è il PCB?
Un circuito stampato (PCB) è un componente fondamentale e indispensabile nell'industria elettronica globale. Modellando un foglio di rame conduttivo su substrati isolanti, fornisce un supporto meccanico stabile e un'interconnessione elettrica precisa per i componenti elettronici, coprendo quasi tutti i dispositivi elettronici di consumo, industriali e automobilistici. La planarità, la stabilità termica e l'uniformità di pressatura delle piastre in acciaio per la laminazione del PCB determinano direttamente la qualità del PCB finito, la stabilità del circuito e la consistenza della produzione.
Specifiche di base e durata
Grado d'acciaio principale:NAS630 giapponese (preferito), NAS301
Spessore convenzionale:1,5 mm/1,6 mm/1,8 mm/2,0 mm
Durata utile:8-10 anni di servizio riutilizzabile a lungo termine
Promemoria sull'utilizzo:Sostituire quando lo spessore è inferiore a 1,3 mm; le piastre di spessore 1,3-1,6 mm devono mantenere zero deformazione, zero deformazione e durezza standard
Dimensioni standard (L*W mm)
2220*1270, 2210*1270, 1910*1270, 1500*1295, 1300*800, 1295*787, 1295*1613, 1295*1143
Vantaggi principali del prodotto
| Articolo di prestazione | Vantaggi del prodotto |
|---|---|
| Materia prima giapponese di prima qualità | Adotta acciaio giapponese NAS630/NAS301 importato di alta qualità, prodotto tramite trattamenti termici avanzati e processi di rettifica di precisione per garantire prestazioni di laminazione stabili e costanti nella produzione di PCB di massa. |
| Deformazione ultrabassa ad alta temperatura | Deformazione e deformazione minime sotto cicli continui di pressatura ad alta temperatura, mantenendo la perfetta planarità delle schede PCB finite e migliorando notevolmente la resa del prodotto. |
| Prestazioni termiche superiori | Presenta una conduttività termica ottimizzata e un coefficiente di espansione termica stabile, realizzando una distribuzione uniforme del calore e una trasmissione bilanciata della pressione durante la laminazione del PCB. |
| Elevata durezza e resistenza alla corrosione | Eccellente durezza strutturale e resistenza alla corrosione, adattandosi alla pressatura industriale ripetuta a lungo termine e prolungando la durata complessiva. |
| Forte compatibilità con le apparecchiature | Pienamente compatibile con tutti i tipi di lavatrici industriali per lastre di acciaio e con le principali apparecchiature di pressatura a caldo per PCB, per un funzionamento regolare della produzione di massa. |
Confronto completo dei parametri delle prestazioni (NAS630 / NAS301)
| Articolo tecnico | Piastra Mass-Lam NAS630 | Piastra Pin-Lam NAS630 | Piastra Mass-Lam NAS301 | Piastra Pin-Lam NAS301 |
|---|---|---|---|---|
| Intervallo di spessore | 1,0-2,5 mm | 1,0-2,5 mm | 1,0-1,8 mm | 1,0-1,8 mm |
| Larghezza massima | ≤1300 mm | ≤1300 mm | ≤1060 mm | ≤1060 mm |
| Lunghezza massima | ≤2410 mm | ≤2410 mm | ≤3150 mm | ≤3150 mm |
| Tolleranza sullo spessore | ±0,05 mm | ±0,05 mm | ±0,05 mm | ±0,05 mm |
| Rugosità superficiale | Ra ≤ 0,15 μm, Rz ≤ 1,5 μm | Ra ≤ 0,15 μm, Rz ≤ 1,5 μm | Ra ≤ 0,15 μm, Rz ≤ 1,5 μm | Ra ≤ 0,15 μm, Rz ≤ 1,5 μm |
| Tolleranza del foro di posizionamento | -- | +0,1/-0 mm | -- | +0,1/-0 mm |
| Tolleranza della fessura della boccola | -- | +0,05/-0mm | -- | +0,05/-0mm |
| Grado di deformazione | ≤3mm/M | ≤3mm/M | ≤3mm/M | ≤3mm/M |
| Tolleranza dimensione L&W | ±1 mm | ±1 mm | ±1 mm | ±1 mm |
| Forza di snervamento | ≥1175 N/mm² | ≥1175 N/mm² | ≥1175 N/mm² | ≥1175 N/mm² |
| Resistenza alla trazione | ≥1400 N/mm² | ≥1400 N/mm² | ≥520 N/mm² | ≥520 N/mm² |
| Estendibilità | ≥5% | ≥5% | ≥5% | ≥5% |
| Durezza (HRC) | 50±2 HRC | 50±2 HRC | 44±2 HRC | 44±2 HRC |
| Temperatura massima di lavoro | ≤400℃ | ≤400℃ | ≤400℃ | ≤400℃ |
| Parallelismo | ≤0,03 mm | ≤0,03 mm | ≤0,03 mm | ≤0,03 mm |
| Deviazione diagonale | 1 mm | 1 mm | 1 mm | 1 mm |
| Conduttività termica @300℃ | ≥25 W/MK | ≥25 W/MK | ≥18 W/MK | ≥18 W/MK |
| Coefficiente di dilatazione termica media | 10~12 ×10⁻⁶/℃ | 10~12 ×10⁻⁶/℃ | 15~17 ×10⁻⁶/℃ | 15~17 ×10⁻⁶/℃ |
