Piastra Mass-Lam e piastra Pin-Lam Piastra in acciaio per laminazione PCB del circuito stampato MKSP-PCB-400
Dettagli:
| Luogo di origine: | Cina |
| Marca: | MK |
| Numero di modello: | MKSP-PCB-400 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 50 pezzi |
|---|---|
| Prezzo: | negotiable |
| Imballaggi particolari: | Pacchetto di esportazione |
| Tempi di consegna: | 15 giorni dopo aver ricevuto il pagamento anticipato |
| Termini di pagamento: | Western Union, T/T, D/P, D/A, L/C |
|
Informazioni dettagliate |
|||
| Materiale d'acciaio:: | NAS630 giapponese e NAS301 (NAS630 è la maggior parte scelto o utilizzato). | Spessore convenzionale (mm):: | 1,6, 1,5, 1,8, 2,0 mm |
|---|---|---|---|
| temperatura di lavoro: | ≤400℃ | Coefficiente di espansione termica medio (10-6/°C): | 10~12,15-17 |
| Dimensioni convenzionali della piastra di acciaio laminata a PCB (L * W in mm): | 1500*1295/1300*800/1295*787/1295*1613/1295*1143/1295*787/1285*750/1280*11 20/1280*1070/1280*970/1270 | Vita utile:: | 8-10 anni (Nota: dopo l'uso ripetuto, la piastra di acciaio diventerà più sottile.3 mm/spessore dell |
| Evidenziare: | Acciaio laminato per PCB a piastra di massa Lam,Acciaio per laminazione PCB a piastra pin-lam,Piastra di acciaio laminato MKSP-PCB-400 |
||
Descrizione di prodotto
Piastra in acciaio per laminazione PCB MKSP-PCB-400
La piastra in acciaio per laminazione di circuiti stampati MKSP-PCB-400 è una soluzione affidabile e di alta precisione progettata specificamente per i processi di laminazione PCB. Realizzata utilizzando materiali di acciaio giapponese di prima qualità e tecniche di produzione avanzate, questa piastra in acciaio offre prestazioni eccezionali nei laminatori PCB.
Panoramica del prodotto
La nostra piastra in acciaio per laminazione PCB si è affermata come un componente maturo e affidabile nei laminatori PCB. Siamo specializzati nella fornitura di piastre in acciaio laminato ad alta precisione e serie di piastre in acciaio divisorie che soddisfano i severi requisiti dei processi di laminazione PCB.
I circuiti stampati fungono da componenti cruciali nell'industria elettronica, fornendo collegamenti elettrici tra componenti elettronici attraverso modelli conduttivi di lamina di rame su materiali isolanti. Le nostre piastre in acciaio per laminazione supportano questo processo di produzione critico con precisione e affidabilità.
Caratteristiche principali
- Prodotto con materiali di acciaio giapponese di prima qualità (NAS630 e NAS301)
- Tecnologia avanzata di trattamento termico e processi produttivi di rettifica
- Deformazione minima ad alta temperatura con durata prolungata
- Conduttività termica e coefficiente di dilatazione termica superiori
- Elevata resistenza alla corrosione e durezza eccezionale
- Compatibile con vari tipi di lavatrici per piastre d'acciaio da laminazione
Specifiche tecniche
Materiale d'acciaio:NAS630 e NAS301 giapponesi (utilizzato principalmente NAS630)
Spessore convenzionale:1,6 mm, 1,5 mm, 1,8 mm, 2,0 mm
Durata utile:8-10 anni (non consigliato con spessore inferiore a 1,3 mm)
Dimensioni standard (L × P in mm):1500×1295, 1300×800, 1295×787, 1295×1613, 1295×1143, 1285×750, 1280×1120, 1280×1070, 1280×970, 1270×1118, 1270×1070, 1143×660, 673×571, 660×508, 24"×28"
Spessore convenzionale:1,6 mm, 1,5 mm, 1,8 mm, 2,0 mm
Durata utile:8-10 anni (non consigliato con spessore inferiore a 1,3 mm)
Dimensioni standard (L × P in mm):1500×1295, 1300×800, 1295×787, 1295×1613, 1295×1143, 1285×750, 1280×1120, 1280×1070, 1280×970, 1270×1118, 1270×1070, 1143×660, 673×571, 660×508, 24"×28"
Parametri di prestazione
| Parametro | NAS630 Massa-Lam | NAS630 Pin-Lam | NAS301 Massa-Lam | NAS301 Pin-Lam |
|---|---|---|---|---|
| Spessore | 1,0-2,5 mm | 1,0-2,5 mm | 1,0-1,8 mm | 1,0-1,8 mm |
| Larghezza | ≤1300 mm | ≤1300 mm | ≤1060 mm | ≤1060 mm |
| Lunghezza | ≤2410 mm | ≤2410 mm | ≤3150 mm | ≤3150 mm |
| Tolleranza sullo spessore | ±0,05 mm | ±0,05 mm | ±0,05 mm | ±0,05 mm |
| Rugosità superficiale | Ra ≤ 0,15 μm Rz ≤ 1,5 μm | Ra ≤ 0,15 μm Rz ≤ 1,5 μm | Ra ≤ 0,15 μm Rz ≤ 1,5 μm | Ra ≤ 0,15 μm Rz ≤ 1,5 μm |
| Grado di deformazione | ≤3mm/M | ≤3mm/M | ≤3mm/M | ≤3mm/M |
| Tolleranza dimensione L/W | ±1 mm | ±1 mm | ±1 mm | ±1 mm |
| Forza di snervamento | ≥1175 N/mm² | ≥1175 N/mm² | ≥520 N/mm² | ≥520 N/mm² |
| Resistenza alla trazione | ≥1400 N/mm² | ≥1400 N/mm² | ≥520 N/mm² | ≥520 N/mm² |
| Durezza HRC | 50HRC±2 | 50HRC±2 | 44HRC±2 | 44HRC±2 |
| Temperatura di lavoro | ≤400℃ | ≤400℃ | ≤400℃ | ≤400℃ |
| Conducibilità termica | ≥25 W/MK a 300 ℃ | ≥25 W/MK a 300 ℃ | ≥18 W/MK a 300 ℃ | ≥18 W/MK a 300 ℃ |
| Coefficiente di dilatazione termica | 10~12 ×10⁻⁶/℃ | 10~12 ×10⁻⁶/℃ | 15~17 ×10⁻⁶/℃ | 15~17 ×10⁻⁶/℃ |
Applicazioni
Conosciuta anche come piastra in acciaio laminato PCB, piastra in acciaio pressato PCB, piastra in acciaio divisoria PCB, piastre in acciaio a specchio PCB o piastra in acciaio pressata PCB. Le nostre piastre in acciaio per laminazione ad alta precisione sono ampiamente utilizzate in vari laminatori PCB, inclusi i sistemi BURKLE, LAUFFER, CEDAL, HELD, DATIAN, WEIDI e DIPUER.

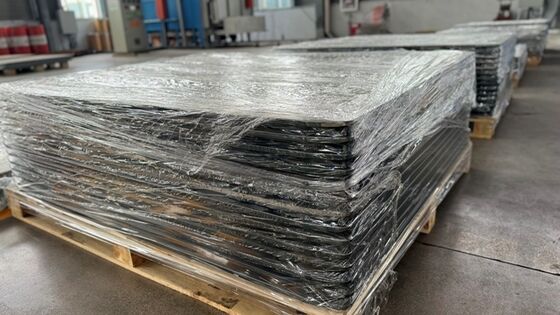

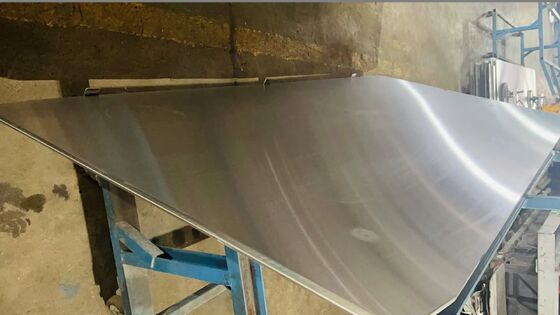

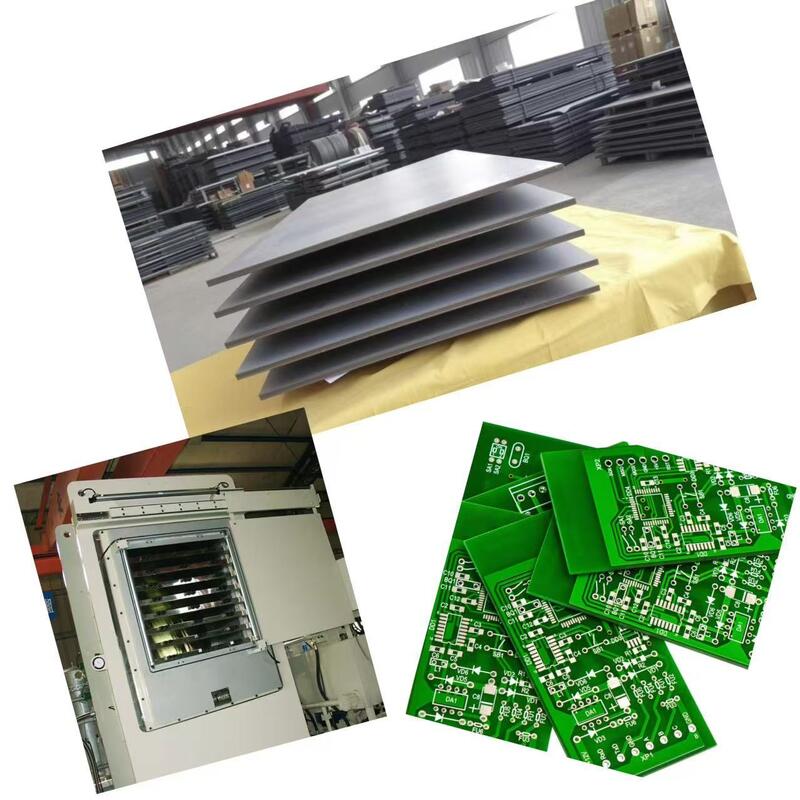

Immagini del prodotto
